Équilibrer la planéité, Performance, et coût de l'achat d'écrans LED
Lors de l'achat d'un Affichage LED, équilibrage planéité du produit et prix pose souvent un défi. ÉPI (Puce à bord) les écrans offrent une planéité exceptionnelle, mais sont généralement proposés à un prix plus élevé. CMS (Appareil à montage en surface) affiche, d'autre part, sont le choix courant pour les projets commerciaux extérieurs en raison de leur rentabilité. Cependant, pour les projets nécessitant une assurance qualité globale, il est essentiel d’évaluer clairement durée de vie du produit et frais d'entretien afin de sélectionner le plus adapté Module LED pour votre candidature.
Vous trouverez ci-dessous une comparaison technique entre la planéité des écrans LED COB et SMD, un facteur crucial pour la qualité visuelle et le coût total de possession.:
| Paramètre | Encapsulation COB | Encapsulation CMS |
|---|---|---|
| Uniformité de la hauteur des LED | Les puces LED sont directement intégrées dans le PCB, avec un écart de hauteur d'encapsulation inférieur à 0,03 mm (plan visuel hautement protégé) | Les LED sont soudées individuellement; écart de hauteur aussi grand que ± 0,1 mm, et des différences jusqu'à 0,15 mm au-dessus du PCB sont courantes |
| Finition de surface | La surface finie après le revêtement du film est ultra-plate et semblable à un miroir; La protection IP54 empêche la poussière, avec une erreur de luminosité de ± 5 % | Surface du PCB inégale, Les « interstices » des joints de soudure des LED accumulent facilement la poussière; plus susceptible de former des coutures ou des marches visibles |
| Contrôle des contraintes thermiques | La résine est directement combinée avec le PCB, avec un coefficient de dilatation thermique plus faible (L'inadéquation du CTE est réduite de plus 40%) | Les joints de soudure métalliques provoquent facilement une concentration de contraintes; le cycle thermique conduit à une déformation visible de la surface (0.02–0,05 mm par 1,000 heures) |
| Performances de protection | Dureté de la couche de résine de 80D+, peut résister à un impact jusqu'à 1,5 J (environ un marteau de 2kg de 30cm); excellente résistance aux rayures et aux chocs | Mauvaise protection des surfaces, un impact d'à peine 0,3 J peut endommager les LED ou les joints de soudure (difficile à réparer et sujet à la perte de la couche protectrice lors de la maintenance) |
COB OU CMS
Facteurs clés affectant la planéité: COB contre CMS
En tant qu'ingénieur avec plus de dix ans d'expérience dans l'industrie des écrans LED, impliqué dans des milliers de conceptions de projets, production, et mise en service sur site, Je remarque une tendance inquiétante: la plupart des clients sont obsédés par pas de pixel, luminosité, et résolution (les « spécifications évidentes »), mais néglige platitude-le « paramètre caché » qui façonne l'expérience utilisateur finale. C'est comme acheter une voiture et ne se soucier que de la puissance, ignorer le réglage du châssis - vous serez forcément déçu.
Aujourd'hui, évitons les discours marketing et analysons la planéité de fond en comble. La planéité n'est pas seulement une question de « sensation de douceur » : c'est la référence ultime en matière de capacité technique d'une marque., précision de fabrication, et la qualité de l'ingénierie.

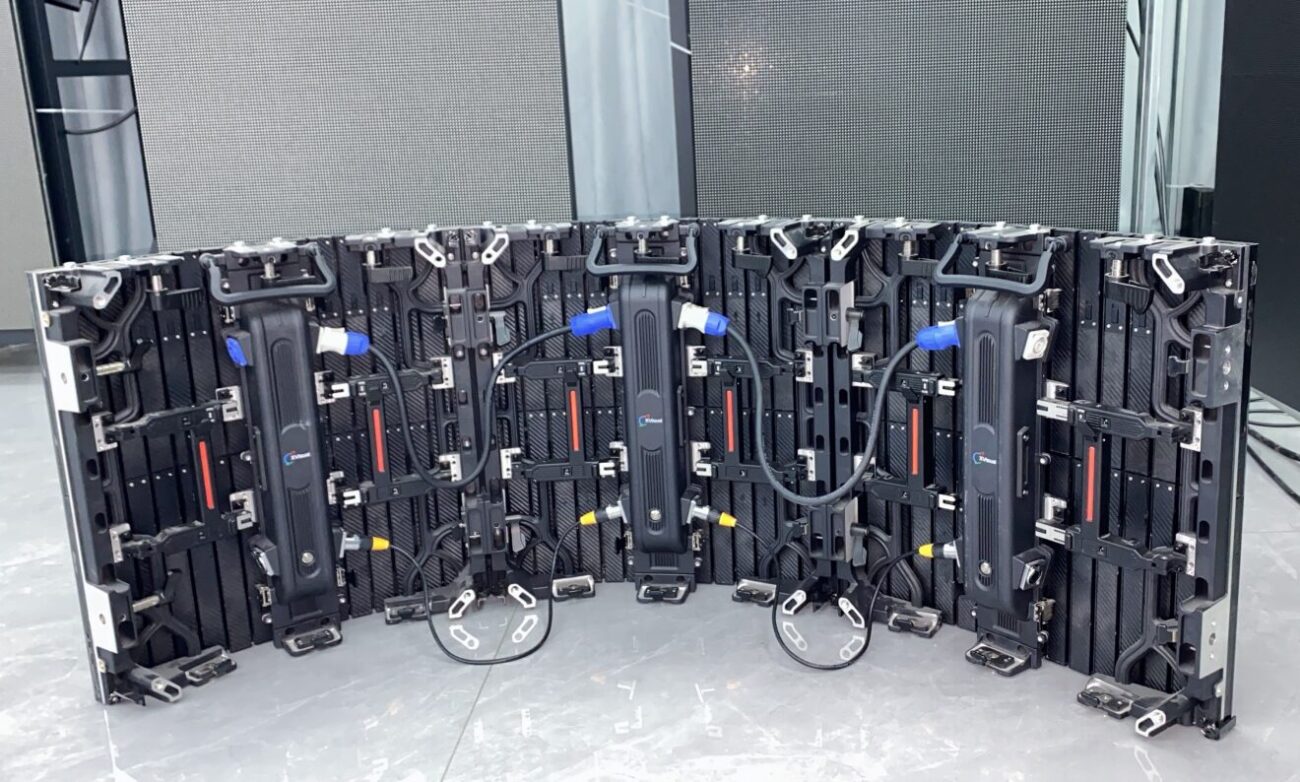

Module flexible LED
je. Platitude: Le gardien sous-estimé de la qualité
Lorsque vous passez votre doigt sur la surface d’un écran, les petites ondulations que vous ressentez sont la manifestation la plus directe de la planéité. Professionnellement, platitude est égal à l’écart maximal entre la surface d’un écran et un plan idéalement plat (unité: MM). Mais la planéité comprend deux dimensions critiques:
1. Planéité au niveau du module
-
La qualité inhérente du PCB et la co-planarité des boîtiers LED.
-
Dépend de:
-
Sélection du matériau de base: FR4 commun versus substrat à haute Tg (ce dernier résiste à la déformation thermique).
-
Précision de montage CMS: Épaisseur constante de la pâte à souder; contrôle de la zone de température de refusion (±3℃ optimal).
-
Processus d'emballage: Uniformité du film COB, finition d'encre cohérente.
-
2. Planéité au niveau du système
-
Comment les modules se combinent dans les armoires, et les armoires dans l'écran total:
-
Déviation de l'axe Z (Hauteur): Souvent dû à un mauvais fraisage du cadre ou à des défauts du mécanisme de verrouillage.
-
Désalignement XY: Tolérances de goupille/trou de localisation trop lâches (>0.05mm = espaces visibles).
-
Fluctuation de planéité: Déformation des armoires, surtout sur les grands écrans.
-
Analogie technique: Si les écrans LED, c'est comme poser du carrelage de luxe, planéité des modules est la douceur de l'émail de chaque carreau, alors que planéité du système c'est le métier du carreleur pour les poser. Soit il en manque un, le résultat en souffre.
Modules LED en location
II. Coûts cachés d’une mauvaise planéité: Défauts visuels, Perte de durée de vie, Risques de maintenance
Pourquoi la planéité est-elle si critique? Parce qu'une mauvaise planéité génère un effet domino de problèmes:
| Dimension de l'impact | Symptômes | Conséquences |
|---|---|---|
| Expérience visuelle | – Lignes ombrées/lumineuses: Différences de marche sous la grille de forme des feux latéraux – Bandes de couleur: Angles de réflexion inégaux – Moiré/Water ripples: Les ondes de surface interagissent avec la fréquence de l'image – Forte baisse de l'angle de vue |
– Réduire l'image professionnelle – Plaintes du public – ROI du contenu réduit |
| Fiabilité/durée de vie | – Dommages physiques à la puce LED: Les modules surélevés sont des « zones chaudes de collision » – Défaillance du joint: Les boîtes mal alignées brisent les joints d'étanchéité à l'eau – Accumulation de poussière: Les espaces retiennent la chaleur, risque de court-circuit – Déformation par fluage: Le stress persistant provoque des déformations |
– Taux de pixels morts plus élevés, entretien doublé – Risque hydrique en extérieur – Vieillissement plus rapide des PCB/IC – La planéité se détériore rapidement après 3 années |
| Coût total | – Installation plus longue: Un nivellement répété gaspille du travail – Entretien plus difficile: Les boîtiers déformés risquent d'endommager les câbles – Réparations supplémentaires: Correctifs urgents pour les grands événements |
– 30%+ coût caché dans le total du projet |
Un écran de location P3.9 de planéité 0,5 mm a été utilisé pour un lancement de marque. L'éclairage côté scène provoquait des ombres de grille au niveau des coutures, les téléspectateurs ont torréfié le flux en direct, la marque a rapidement mis fin à toutes les locations.
III. Trois facteurs de planéité fondamentaux (Avec des solutions d'ingénierie)
| Facteur de planéité | Matériel & Processus | Conception structurelle | Installer & Entretien |
|---|---|---|---|
| Déformation des PCB ≤0,3 mm/m | Déformation de l'armoire moulée sous pression ≤0,1 mm | Montage CMS ±0,03 mm | Liaison rigide sans coque |
| Mécanisme de verrouillage flottant | Structure de compensation de dilatation thermique | Étalonnage du niveau laser | Vérifications de la clé dynamométrique |
| Surveillance périodique du stress | Boîtes à outils avancées répertoriées ci-dessus | Audit de stress dynamique |
Faits saillants de l'innovation
-
Aluminium moulé sous pression vs. Cadre en tôle:
-
Tôle: Sujet à la déformation, généralement >0.5mm planéité.
-
Aluminium moulé sous pression: Précision du moule ±0,05 mm, faible déformation thermique (comme l'alliage ADC12), offre une planéité de 0,1 à 0,3 mm sur l'ensemble du système.
-
-
Révolution de verrouillage:
-
Boulons traditionnels: Erreur humaine lors du serrage = contrainte inégale.
-
Verrouillages rapides à couple limité: 6Nm préréglé, glissement automatique en cas de surcharge, assurant une compression uniforme des panneaux.
-
-
Compensation thermique:
-
Goupilles de positionnement élastiques: 0.2mm espace de dilatation réservé.
-
Verrouillage progressif: Partir du centre, rayonner vers l'extérieur, libérer les contraintes d'assemblage.
-
IV. Normes de planéité & Guide de sélection des modèles (Recommandations de l'ingénieur)
| Scénario | Exigence standard | Seuil d'ingénieur | Mesures technologiques clés |
|---|---|---|---|
| Centre de contrôle des petits pas | Entretien avant ≤0,05 mm (T/ZZB 0741) | ≤0,03 mm | Cadre en aluminium de qualité aéronautique + laser multipoint |
| Studio d'enregistrement TV | — | ≤0,1 mm | Encapsulation COB tout-en-un, joints sans cadre |
| Hall Commercial Haut De Gamme | — | ≤0,15 mm | Armoire moulée sous pression + panneaux magnétiques |
| Publicité extérieure sur grand écran | ≤1mm (norme de l'industrie) | ≤0,5 mm | Châssis en acier trempé à chaud, surveillance dynamique des contraintes |
| Écran incurvé flexible | — | Déviation de courbure ≤0,8° | 2000Gs ultra-aimants + étalonnage du robot à six axes |
Méthode de mesure: SJ/T 11141-2017 "Méthode de test d'affichage LED", utiliser un profileur laser de précision de 0,01 mm
V. Éviter les pièges: Quatre étapes pour obtenir des écrans à haute planéité (Avec des conseils d'auto-test)
Étape 1: Validation des paramètres pénétrants
-
Obtenir des rapports certifiés: Rapport de contrôle de planéité tiers certifié CNAS (pas seulement un autocontrôle en usine).
-
Analyse approfondie des paramètres clés (exemples):
-
Planéité de la boîte: ≤0,2 mm/m² (500boîte x500mm)
-
Étape de couture: ≤0,1 mm entre les cases adjacentes
-
Déformation thermique: Δ≤0,05 mm (de -30°C à 60°C)
-
Étape 2: Audit de traçabilité en usine
-
Vérifier l'atelier de moulage: Est-ce que des équipements de moulage sous pression proviennent des meilleurs fabricants (Sodick/Chattanooga au Japon)?
-
Ligne CMS: Recherchez des machines CMS YAMAHA, 3Contrôles D SPI.
-
Demandez à l'analyse des échecs: DB de correction de déformation de boîte en fonctionnement, Prédiction de l'IA pour la rémunération?
Étape 3: Surveillance sur place
-
Liste des outils essentiels:
-
Jauge de niveau laser (±0,02 mm/m)
-
Clé dynamométrique numérique (1-20Nm)
-
Jeu de jauges d'épaisseur (0.02-1MM)
-
-
Acceptation du nœud clé:
Organigramme de la sirène:
Étalonnage au niveau du sol → Position du premier boîtier laser → Épissure du panneau de type éjection → Mesure de la taille du pas final
Étape 4: Tests finaux sur le terrain
-
Vérification de la bande lumineuse: Source lumineuse ponctuelle latérale 2000 lx, inspecter les bandes continues, pas de pause.
-
Stress du contenu dynamique: Modèle de test de grille à évolution rapide (suggérer une largeur de ligne de 5 px), vérifier la gigue ondulée.
-
Détection tactile: Avec des gants en coton, glisser régulièrement sur les coutures, zéro bégaiement au pas ≤0,1 mm.
VI. Maintenance proactive: Maintenir une bonne planéité pendant dix ans
La planéité n’est pas « réglée et oubliée ». Nous recommandons:
-
Contrôles de stress trimestriels: Tensiomètre numérique, recalibrer les points de verrouillage en cas de déviation >15%.
-
Alertes d'imagerie thermique: Caméra Flir pour rechercher les points chauds (>15Risque de déformation des drapeaux delta ℃).
-
O intelligent&M.: Utiliser des capteurs d'inclinaison + Prédiction des tendances de l'IA pour un changement en cours.
Conclusion: La planéité est « l'aile invisible » de la qualité des écrans LED
Dans un monde d'homogénéité des spécifications, la planéité est la ligne de démarcation entre un produit industriel et une œuvre d'art. Choisir un écran contrôlé à 0,1mm de planéité, c'est choisir:
-
Valeur de marque quantifiable: Chaque rendement de 0,1 mm augmente le potentiel de prix de 8-12%.
-
Fonctionnement durable: Les écrans à la planéité prouvée durent en moyenne >80,000 heures.
-
Prestige Professionnel: Alors que la lumière glisse sur la surface en miroir, le signe de tête d’un client est plus éloquent que les mots.
Les marques qui font des économies en matière de planéité seront inévitablement démasquées par les utilisateurs déçus et le désabonnement du marché.. Ce guide allie ingénierie et logique métier pour vous aider à choisir en toute confiance dans le domaine de l'affichage LED..
Conseil final: Ne vous fiez jamais à « l’œil nu ne peut pas le dire ». La vraie qualité commence par la précision et se prouve dans les détails.
