LED モジュールの選択は車を購入するようなものです — SMDは経済的なトヨタです, COBは高級メルセデスです, そしてMIPは未来のテスラです. と 10 カリフォルニア全土の大画面ディスプレイにおける長年の経験, 包装技術を理解していないという理由だけで、不適切な製品に数万ドルを使いすぎた顧客を数え切れないほど見てきました。. 今日, これらの違いを詳しく説明します 3つのテクノロジー 可能な限り明確な方法で.
目次
トグル私. まず重要なポイント: 単一のグラフで違いを説明
このバージョンは歴史的な側面と進歩を強調しています
| 特徴 | SMD (表面実装) | COB (チップオンボード) | MIP (マイクロLED) |
|---|---|---|---|
| 光源の種類 | 点光源 | 面光源 | 最適化された点光源 |
| 保護等級 | 貧しい (ランプが故障しやすい) | 素晴らしい (統合されたカプセル化) | 良い (個別のカプセル化) |
| 最小ピッチ | P0.7 | P0.4 | P0.2 |
| 維持費 | 低い (個々の LED を交換する) | 高い (モジュール全体を交換する) | 中くらい (個々のコンポーネントを交換する) |
| 価格指数 | $ (最も経済的な) | $$$ (最も高価な) | $$ (中程度に高い) |
| 理想的な用途 | 屋内大型スクリーン, 看板 | コマンドセンター, 放送グレードのアプリケーション | プレミアムリテール, バーチャルプロダクション |
この重要なポイントを覚えておいてください: 完璧なテクノロジーは存在しません。プロジェクトのニーズに最も適したものを選択するだけです。.
Ⅱ. 技術原則の詳細な分析
1. SMD: 成熟した人, 費用対効果が高い “主力製品”

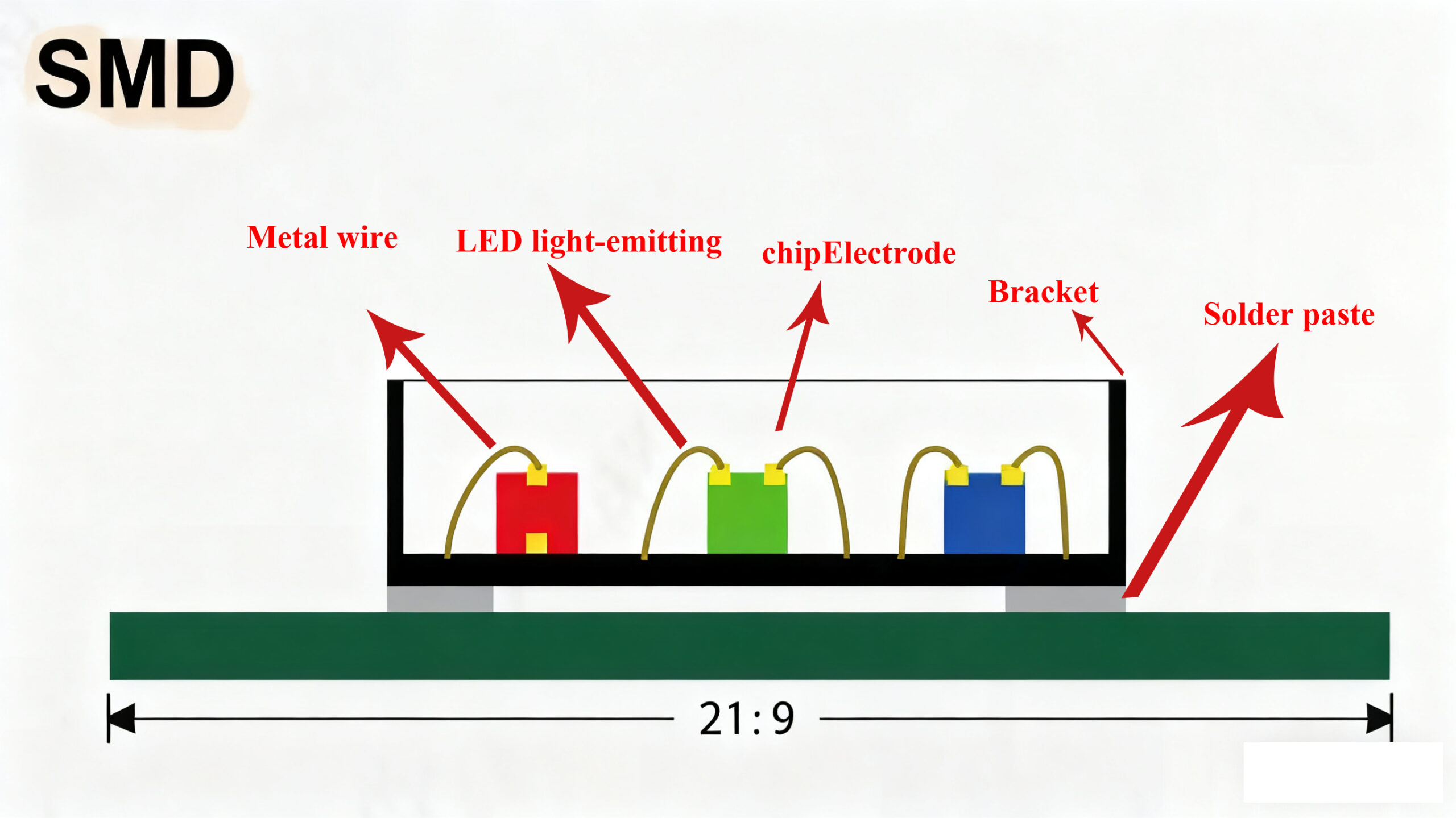

SMD技術はこんな感じ 個々の電球を使用して画像を組み立てる—赤をカプセル化する, 緑, とブルーチップを単一の LED ビーズに分割, 次にそれらをPCBボードに取り付けます.
利点:
- 簡単なメンテナンス: 損傷した LED ビーズのみ交換が必要です, 人件費を低く抑える
- 成熟したサプライチェーン: 安定した技術, 多数のサプライヤー, 透明性のある価格設定
- 多彩なアプリケーション: 屋内会議室から屋外広告スクリーンまで最適
重大な欠点:
- 保護が不十分: 露出した LED は衝撃によるダメージを受けやすい
- 目立つピクセル化: 近くで見るとモザイクのように見えます (特にP1.2以上のピッチでは)
- 限られた熱放散: 高輝度動作時の重大な熱ストレス
適切なシナリオ: 予算を重視した中～大型の屋内/屋外ディスプレイ, レンタルスクリーン, 従来の看板
2. COB: ハイエンド “パフォーマンスビースト”
COB テクノロジーには以下が含まれます “印刷” 回路基板上に直接チップを実装する, 次に、アセンブリ全体をカプセル化し、単一の発光パネルとして画像を表示します。.
コア技術のブレークスルー:
- フリップチップCOB: ワイヤーボンディングを排除, チップをPCBに直接接続
- 完全なカプセル化: モジュール全体がエポキシ樹脂に包まれ、堅牢な保護を実現
COB がプレミアム アプリケーションを支配する理由?
- 以上 40% 粒状性をゼロにして画像の均一性を向上
- IP68等級の防水性能を実現, 防塵, そして耐衝撃性能
- 優れた熱管理により、 24/7 連続運転
ただし、これらの落とし穴に注意してください:

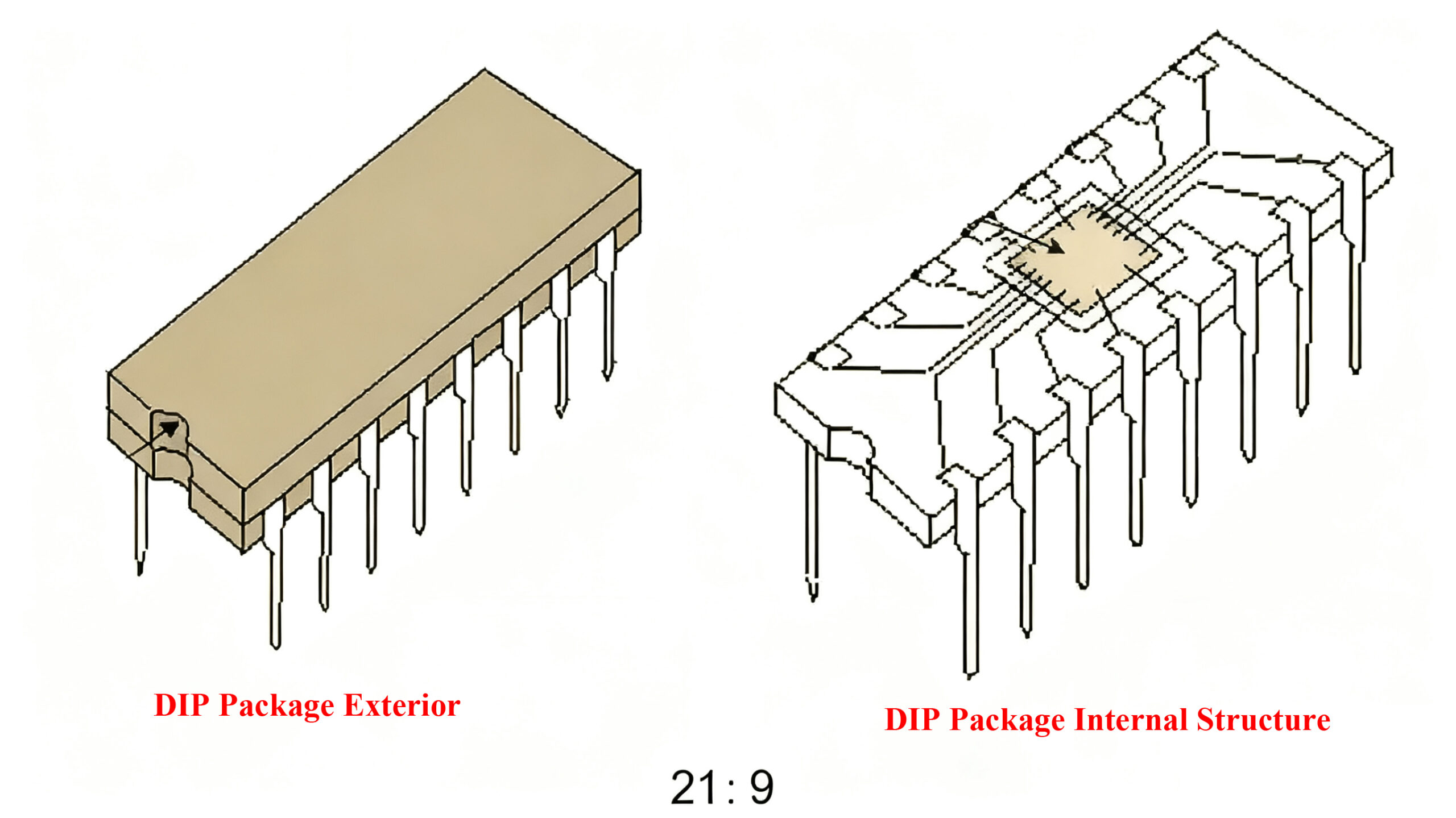

LED ディスプレイ チップのピン配置と内部接続
- 高額なメンテナンス費用: 個々のチップに障害が発生すると、モジュール全体の交換が必要になることがよくあります
- 多額の先行投資: 30-50% 同等のSMDディスプレイよりも高価
- 複雑な校正: フルスクリーンのカラーキャリブレーションには専用の機器が必要です
理想的な用途: 指揮統制センター, テレビスタジオ, プレミアム会議室, 高級小売店
3. MIP: The “ライジングスター” 未来のテクノロジー
MIP は、Micro LED 向けに特別に設計された新しいテクノロジーです。マイクロチップを標準化されたコンポーネントにカプセル化する SMDなどのPCBに実装可能.
主要な技術的進歩:
- チップの微細化: 個々の発光点が以下に減少 100 マイクロメートル
- 標準化された生産: 既存のSMT実装装置と互換性があります, 製造コストを大幅に削減
- パフォーマンスの最適化: SMD の修復性と COB のディスプレイ品質を組み合わせます
3 つの主要な利点:
- ピクセルピッチはP0.2まで実現可能, 8K/16Kの超高精細要求に応える
- 単一デバイスのパッケージ化により、次のような修理コストが削減されます。 60% COBとの比較
- 従来の SMD テクノロジーをはるかに上回る表示の一貫性
電流制限:
- 高度な生産専門知識が必要; 歩留まりは依然として改善中
- 価格はSMDソリューションとCOBソリューションの間にあります
- ハイエンドアプリケーションに最適; まだ広く採用されていない

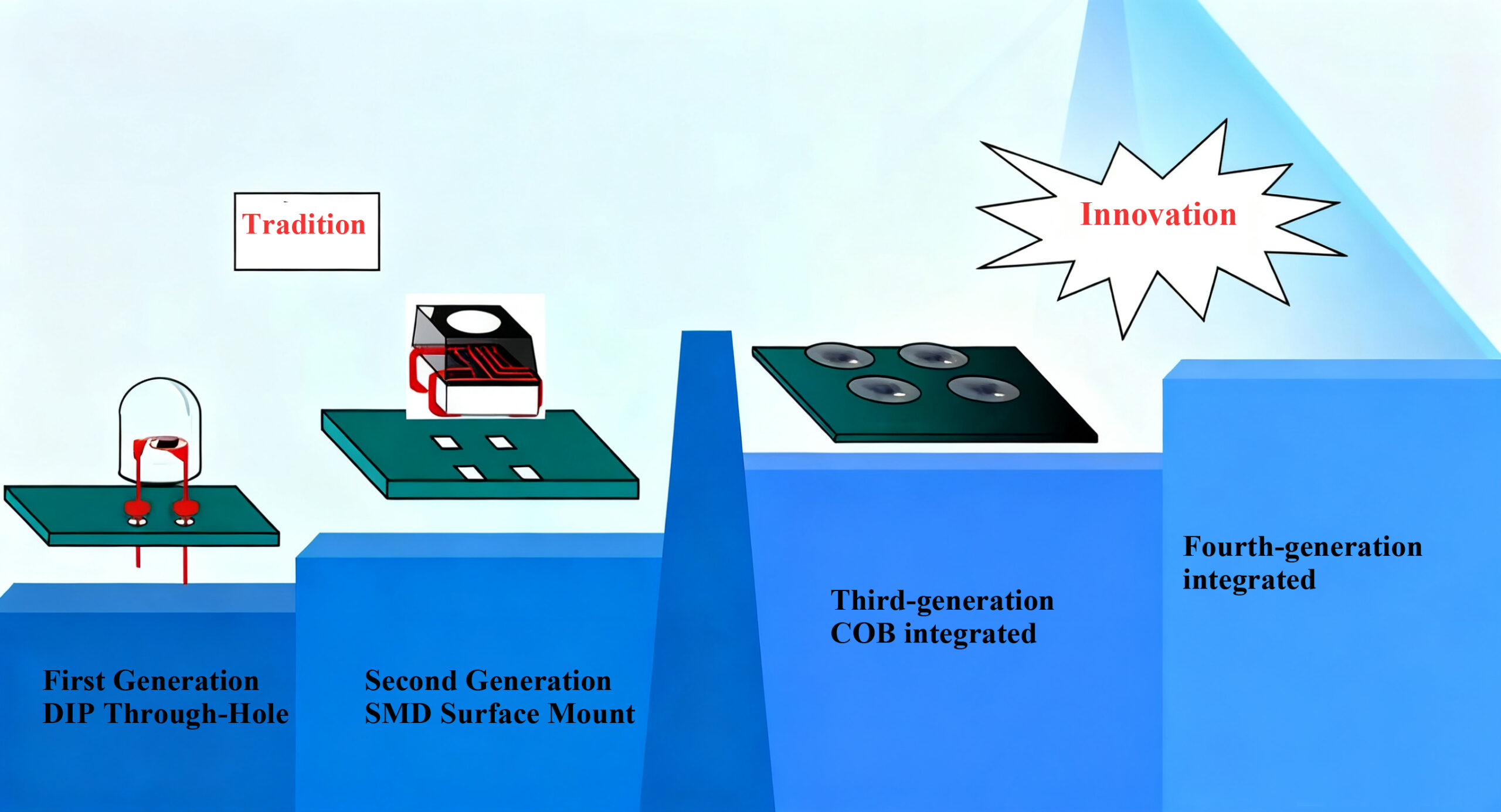

従来の LED ランプビーズ, 立場に応じて異なる名前で呼ばれる
該当するシナリオ: バーチャルプロダクション, ハイエンド商用ディスプレイ, 博物館, 技術展示ホール
Ⅲ. 実践的な選択ガイド: ニーズに合わせて
次の場合は SMD を選択してください:
- 予算は限られており、画面サイズは大きい
- 頻繁なメンテナンスまたはレンタルの使用が必要
- 視聴距離を超えています 3 メートル
- プロジェクトのスケジュールは緊急です (最速の配達)
次の場合は COB を選択してください:
- 十分な予算で最適な表示品質を優先する
- 導入対象 24/7 ミッションクリティカルな運用
- 視聴距離以内 1.5 メートル
- 複雑な環境 (高湿度, ほこり, 衝撃を受けやすい)
次の場合は MIP を選択します:
- 最先端の技術効果を追求
- 超微細ピッチが必要 (P0.7以下)
- ディスプレイの品質とメンテナンスコストのバランスをとる
- 今後のテクノロジー進化の計画 5-8 年
Ⅳ. 米国に対する特別な配慮. 市場
- 認定要件: 米国で販売されている製品. UL/ETL認証を取得する必要があります; COB 製品は高い認証合格率を示しています
- 保証ポリシー: 私たち. 顧客は保証条件を優先します; SMD は通常 3 年間の保証を提供します, 一方、COB は次のように拡張できます。 5 年
- メンテナンス費用: 米国の人件費が高い. COB の低い故障率により、長期メンテナンスの費用対効果が高まります。
- エネルギー効率基準: カリフォルニアなどの州では厳しい効率要件が課されている; MIP テクノロジーは最適なエネルギー効率を提供します
v. 4 購入前に尋ねるべき重要な質問
-
“MTBFとは何ですか (平均故障間隔) この表示を時間単位で表示?”
- SMD: 通常 30,000 ～ 50,000 時間
- COB: まで 100,000+ 時間
- MIP: 推定 70,000 ～ 90,000 時間
-
“単一ピクセルを修復するのに必要なコストと時間はどれくらいですか?”
- サプライヤーに具体的な修理計画と見積もりの提出を依頼する
-
“保証期間は何ですか? 内容は何ですか?”
- フルユニット保証とピクセルレベルの保証を区別する
-
“同様のプロジェクトの参考事例はありますか?”
- 少なくともリクエストしてください 3 比較可能なアプリケーションシナリオからの成功事例
まとめ: テクノロジーには本質的な優位性はなく、重要なのは適合性だけです
比較後, あなたは理解する必要があります:
- SMD 成熟したテクノロジーと高い費用対効果を備えた経済的な選択肢です
- COB プレミアム品質を表します, 最適なディスプレイパフォーマンスと長期的な信頼性を実現
- MIP 未来のテクノロジーを体現する, 最先端のプロジェクトの視覚的なインパクトとコストのバランスをとる
最終アドバイス: ミッションクリティカルなアプリケーション向け (例えば, コマンドセンター, 放送制作), COB への投資は絶対に価値があります. 予算が限られており、視聴距離が長い場合, SMD は引き続き堅実な選択肢です. 将来のテクノロジーへの投資のため, MIP には細心の注意が必要です。適切な選択 LEDディスプレイ このモジュールは、プロジェクト資金の合理的な使用を保証するだけでなく、長期的に効果的なメンテナンスを促進します。
覚えて: 最高のテクノロジーとは、特定の問題を最もよく解決するテクノロジーのことであり、必ずしも最も高価なテクノロジーや最新のテクノロジーであるとは限りません。. 契約前に, 常に実際のサンプルデモをご覧ください!
